Зачем устанавливать магнитное кольцо против помех

Зачем устанавливать противоинтерференционное магнитное кольцо?

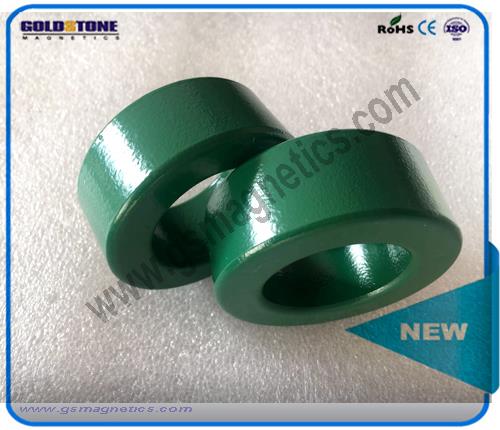

Основная плата, процессор, блок питания и линия передачи данных IDE в компьютерном корпусе работают на очень высокой частоте, поэтому в корпусе имеется много пространственных паразитных EMI-сигналов, а интенсивность сигнала в несколько десятков раз выше что вне кабинета! Поглощающее магнитное кольцо, также известное как ферритовое магнитное кольцо, часто используется в съемном разделительном магнитном кольце. Это распространенный элемент защиты от помех в электронных цепях. Обладает хорошим эффектом подавления высокочастотного шума. Обычно изготавливается из ферритового материала (Mn-Zn). Магнитные кольца имеют разные характеристики сопротивления на разных частотах. Как правило, импеданс очень низок на низких частотах. Когда частота сигнала увеличивается, сопротивление магнитных колец резко увеличивается. Это делает нормальные и полезные сигналы хорошо проходящими, и может хорошо подавлять прохождение высокочастотных помех, а стоимость низкая.

Феррит - ферромагнитный материал с кубической структурой решетки. Ферритовый материал представляет собой ферромагниевый сплав или ферроникелевый сплав. Его производственный процесс и механические свойства аналогичны керамике, а цвет - серо-черный. Феррит - это тип сердечника, обычно используемый в фильтрах электромагнитных помех. Многие производители предоставляют ферритовые материалы специально для подавления электромагнитных помех. Этот материал характеризуется высокими потерями частоты и высокой проницаемостью. Он может создавать наименьшую емкость между обмотками катушек индуктивности при высокой частоте и высоком сопротивлении. Для феррита, используемого для подавления электромагнитных помех, наиболее важными рабочими параметрами являются проницаемость и плотность насыщенного потока Bs. Проницаемость mu может быть выражена как комплексное число, часть действительного числа составляет индуктивность, часть мнимого числа представляет потерю и увеличивается с увеличением частоты. Следовательно, его эквивалентная схема представляет собой последовательную цепь, состоящую из индуктивности L и сопротивления R, которые являются функциями частоты. Когда проводник проходит через ферритовый сердечник, полное сопротивление индуктивности формально увеличивается с увеличением частоты, но механизм совершенно различен на разных частотах.

Различные ферритовые ограничивающие элементы имеют различный оптимальный диапазон сдерживающих частот. Обычно, чем выше проницаемость, тем ниже частота подавления. Кроме того, чем больше объем феррита, тем лучше эффект торможения. Когда объем зафиксирован, эффект подавления длинной и тонкой формы лучше, чем эффект короткой и толстой формы, и чем меньше внутренний диаметр, тем лучше эффект ингибирования. Однако в случае постоянного или переменного тока смещения также существует проблема насыщения ферритом. Чем больше поперечное сечение удерживающего элемента, чем менее оно насыщено, тем больше допустимый ток смещения.

Когда EMI поглощает магнитное кольцо / борт, чтобы подавить помехи дифференциального режима, его текущее значение пропорционально его объему, смещение двух выводов вызывает насыщение и снижает производительность компонентов; когда синфазные помехи подавляются, две линии (положительная и отрицательная) источника питания проходят через магнитное кольцо одновременно, эффективный сигнал является сигналом дифференциального режима, и электромагнитные помехи поглощают магнитное кольцо / шарик, не влияя на него , Для синфазных сигналов индуктивность больше. Лучший способ использования магнитных колец состоит в том, чтобы провода, проходящие через магнитные кольца, крутились несколько раз, чтобы увеличить индуктивность. В соответствии с принципом подавления электромагнитных помех его можно разумно использовать для сдерживания электромагнитных помех.

Ферритовые элементы подавления должны быть установлены рядом с источником помех. Для цепи ввода / вывода она должна быть как можно ближе к входу и выходу защитного кожуха. Для абсорбционного фильтра, состоящего из ферритовых магнитных колец и шариков, помимо материала с высокой проницаемостью, следует обратить внимание на случай его применения. Их сопротивление высокочастотным компонентам в цепи составляет от 10 до нескольких сотен_, поэтому их роль в цепях с высоким импедансом неочевидна, напротив, они будут очень эффективны в цепях с низким импедансом (таких как распределение мощности, источник питания или радио частотные схемы).
